Hiện tượng sắt thép bị han gỉ là tình trạng xảy ra phổ biến trong ngành cơ khí hoặc trong các công trình xây dựng. Để xử lý bề mặt sắt thép đã bị han gỉ, chất biến tính gỉ sắt thép đã được nghiên cứu và sử dụng. Vậy chất biến tính gỉ sắt thép là gì? Các bạn hãy cùng Hoá chất Việt Quang tìm hiểu trong bài viết sau đây nhé.


Biến tính gỉ sắt thép hay còn gọi là chất biến đổi gỉ sắt thép là một hợp chất hoá học có tác dụng biến đổi gỉ, biến tính lớp gỉ thành một lớp hợp chất khác  có khả năng bảo vệ, tạo chân bám và chống ăn mòn cho sắt thép.

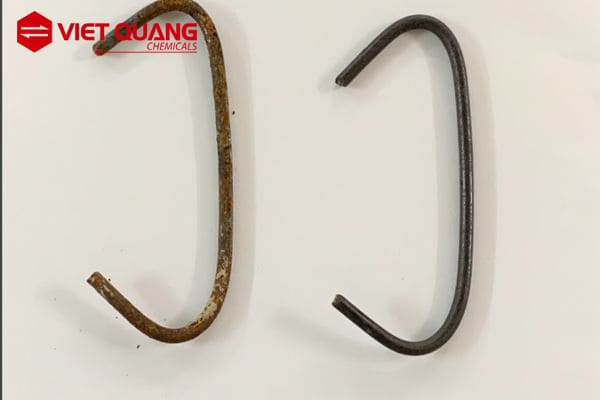

Hình ảnh sắt thép trước và sau khi dùng biến tính gỉ sắt thép

Chất biến tính gỉ sắt thép có thể được phân ra làm 3 loại như sau:


Chất biến tính gỉ vô cơ hay chất biến đổi gỉ vô cơ hay là chất có thành phần từ các chất vô cơ, phụ gia và hoá chất khác. Loại chất biến tính gỉ này có khả năng hòa tan gỉ thép nhưng ít hoặc không phản ứng với sắt thép.


Chất biến tính gỉ hữu cơ hay chất biến đổi gỉ hữu cơ - có thành phần từ các chất hũu cơ Các axit hữu cơ trong chất này tham gia phản ứng hóa học với gỉ thép tạo thành các hợp chất không tan (lớp màng bảo vệ không tan). Ngoài ra chất này còn có phản ứng với oxy trong không khí để tự liên kết thành màng polyme, tạo khả năng chống ăn mòn và bảo vệ thép.


Chất biến tính gỉ hỗn hợp hay chất biến đổi gỉ hỗn hợp là chất có thành phần bao gồm cả  chất vô cơ và chất hữu cơ. Nó kết hợp được ưu nhược điểm của cả hai loại chất biến đổi gỉ trên. Thành phần chất biến đổi gỉ hỗn hợp chủ yếu là các axit hữu cơ, có lượng rất nhỏ các axit vô cơ và các muối, dung môi, phụ gia khác. Các axit vô cơ đóng vai trò hòa tan nhanh gỉ sắt thép và hòa tan một phần thép để tạo gốc cho các axit hữu cơ tác dụng với các muối sắt hòa tan một cách dễ dàng và tạo thành hợp chất bám chắc hơn vào bề mặt thép.


Gỉ sắt thép có bản chất là các oxit hay hidroxit sắt: goethite (α-FeOOH), akaganeite (β-FeOOH), lepidocrocite (γ-FeOOH), oxit sắt từ magnetite (Fe3O4), maghemite (γ-Fe2O3) và hematite (α-Fe2O3). Chúng tạo thành các lớp liên tục khác nhau được liên kết lại từ những hạt gỉ nhỏ phần lớn ở trạng thái hoạt động gây gỉ và ăn mòn sâu vào bên trong thép.

Quá trình hình thành lớp màng bảo vệ trên bề mặt thép là quá trình diễn ra từ từ:

Chất biến tính gỉ thấm sâu vào trong lớp gỉ sét —> hòa tan và phản ứng hóa học →hình thành lớp phủ trên bề mặt.

Quan sát sản phẩm chúng ta có thể thấy trước khi xử lý gỉ thép có cấu trúc xốp, không đồng nhất. Sau khi xử lý bằng chất biến tính gỉ sắt thép thì thép có cấu trúc mịn và đồng nhất do chất biến đổi gỉ tác dụng với lớp gỉ thép tạo thành các phân tử có kích thước nhỏ, liên kết  với nhau sắp xếp thành lớp màng liên tục.



Cơ chế hoạt động của chất biến đổi gỉ thép đó là chất biến đổi gỉ tác dụng với gỉ thép chuyển hóa gỉ thép thành hợp chất trơ, bền vững. Lớp này như một lớp màng bảo vệ trên bề mặt thép. vì chất biến đổi gỉ thép được sử dụng nhiều trong bảo quản thép xây dựng.




Gỉ sét là việc sắt thép để lâu ngày ngoài không khí lớp sắt bên ngoài bị oxi hoá tạo thành lớp gỉ màu đỏ hoặc màu từ vàng, nâu đậm đến đen nâu.bên ngoài sắt thép. Đặc biệt, tình trạng gỉ thường xuất hiện trên các công trình xây dựng sau một thời gian ngắn sắt thép tiếp xúc với môi trường bên ngoài



Sắt bị han gỉ sẽ giảm chất lượng thép, ảnh hưởng đến công trình và có thể dẫn đến sự cố khi thi công trên công trường. Nếu sắt không được làm sạch gỉ trước khi đổ bê tông hoặc sơn phủ thì sẽ dẫn đến sự suy giảm lực liên kết giữa cốt thép và bê tông hoặc giữa thép và lớp sơn phủ bảo vệ, điều này gây nên nguy cơ tăng tốc độ ăn mòn và phá hủy sớm kết cấu bê tông cốt thép, kết cấu thép công trình.

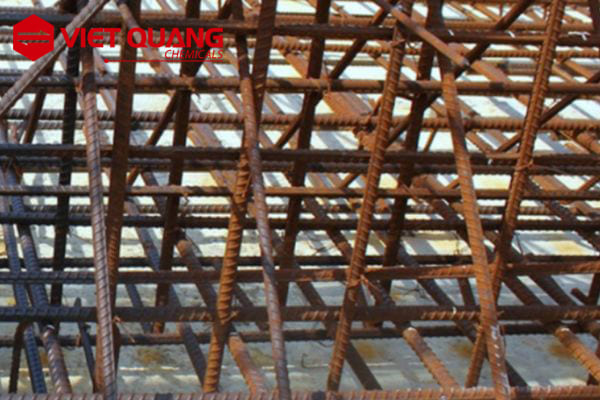

Sắt công trường bị han gỉ

Hiện tại, có nhiều phương pháp để chống gỉ như sơn phủ, mạ kẽm, hoá chất chống gỉ sắt thép. Tuy nhiên, đối với bề mặt sắt thép xuất hiện gỉ thì phương pháp biến tính gỉ là lựa chọn để bảo vệ lâu dài trong nhiều điều kiện thời tiết khắc nghiệt



Các kết quả ứng dụng chất biến tính gỉ sắt thép cho thấy chất biến đổi gỉ ứng dụng quan trọng trong việc xử lý lớp gỉ thép, dễ sử dụng, chi phí thấp, hiệu quả xử lý cao, thời gian bảo vệ thép sau khi xử lý biến đổi gỉ được khoảng 6 tháng với môi trường thường còn ở  môi trường vùng biển thì được khoảng 1 tháng.



R-588 là chế phẩm tạo ra lớp bảo vệ bề mặt sắt thép bằng cơ chế tạo phản ứng hóa học trực tiếp trên bề mặt sắt thép -> biến tính lớp gỉ sét thành một lớp hợp chất khác có khả năng bảo vệ, tạo chân bám, chống ăn mòn cho sắt thép.


- Ngoại quan : Dung dịch, màu xanh lam, có tính axit

- Khối lượng riêng (g/cm3) : 1.25 ÷ 1.40

- pH (1%, 250C) : < 4

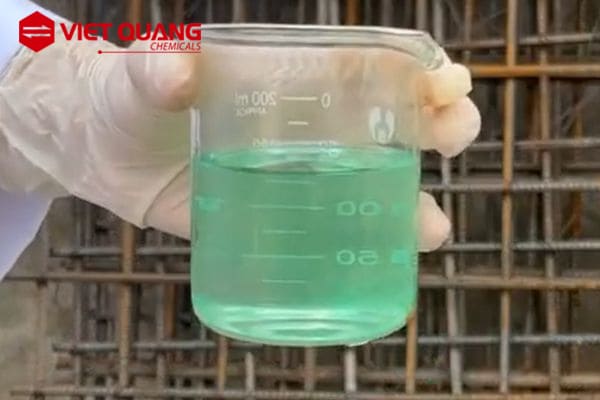

Màu sắc dung dịch biến tính gỉ sắt thép R588


- R-588, (g/l) : dùng nguyên chất

- Chúng ta có thể thi công R-588 bằng 2 cách:

Cách 1: Nhúng giẻ hoặc chổi để quét trực tiếp vào dung dịch R-588 sau đó lau một lớp mỏng trên bề mặt kim loại

Cách 2: cho dung dịch R-588 vào bình phun, bình xịt. sau đó xịt trực tiếp lên bề mặt của sắt thép.

Sau đó để sản phẩm sắt thép khô tự nhiên.

- Lượng tiêu hao: 1kg được sử dụng cho 8 – 12 m2 sắt thép (phụ thuộc vào mức độ gỉ sét

của sắt thép mà lượng tiêu hao có thể thay đổi)


- Trong quá trình phun, che chắn bảo vệ các chi tiết , tránh dung dịch R-588 làm ảnh hưởng

các thiết bị, chi tiết khác.

- Đối với tình trạng gỉ sét ở mức độ nặng gỉ vảy lớn bong tróc, thì sẽ phải xử lý bằng phương

pháp cơ học ví dụ như phun cát, để loại bỏ gỉ sét lâu ngày, sau đó phun chống gỉ.
- Tùy theo mức độ gỉ, có thể phải thi công nhiều lần trong khoảng 20 - 30 phút.

Lưu ý: Lớp sau thi công chậm hơn lớp trước 5 phút nhưng không được quá 20 phút.

Bề mặt sắt thép sẽ khô cứng sau 12 - 16 giờ. Sau khô cứng hoàn toàn thì sẽ thấy lớp màng bảo vệ màu xanh đen hoặc đen trên bề mặt sắt thép.

- Thi công trong điều kiện khô ráo, tránh để sắt, thép tiếp xúc với nước khi sản phẩm chưa

khô hoàn toàn.

Với những thông tin bài viết trên đây, hy vọng quý khách có thêm được thông tin hữu ích về chất biến tính gỉ sắt thép. Nếu có vấn đề gì còn thắc mắc về sản phẩm biến tính gỉ sắt thép, hãy liên hệ với Hóa Chất Việt Quang theo số hotline: 0967588971 hoặc 0982843588  để nhận được sự tư vấn và hỗ trợ 24/7.
